NÁSTAVCE PRO HAŠENÍ
BATERIÍ ELEKTROMOBILŮ

NEZBYTNOST VE VAŠÍ ZÁCHRANÁŘSKÉ VÝBAVĚ

Představujeme nové, unikátní a patentově chráněné technické řešení EVHornet – specializované hasební nástavce určené pro efektivní potlačení požárů a chlazení trakčních baterií elektromobilů přímo uvnitř konstrukce vozidla.

Reagujeme tak na rostoucí výzvy spojené s požáry trakčních baterií elektrovozidel. Nástavce EVHornet využitím stávající vyprošťovací techniky (hydraulických rozpínáků všech významných výrobců) výrazně zrychluje zásah, zvyšuje bezpečnost zasahujících hasičů a eliminuje nutnost pořizovat jiné nákladné a složitější technologie.

HLAVNÍ VÝHODY

Patentově chráněná konstrukce

Speciálně zakřivený dutý hrot, jeho konstrukce, způsob uchycení a materiálové složení garantují spolehlivou funkčnost a vysokou mechanickou odolnost.

Vysoká operační efektivita

Obsluhu rozpínáku s nástavci provádí jeden hasič. Potřebná síla pro průnik hrotu do bateriového modulu je v plném rozsahu zajištěna hydraulickým rozpínákem.

Přímá aplikace hasebního média

Dutý hrot s 12 tryskami prorazí podlahu vozidla i kryt bateriového modulu a přivádí hasební látku (voda o tlaku 4–10 barů přes Storz přírubu, hadice D) přímo do místa bateriového modulu.

Univerzální kompatibilita

Nástavce se umístí místo standardních špiček hydraulického rozpínáku a zajišťují se standardním čepem.

Zvýšená bezpečnost obsluhy

Snadná manipulace a rychlý průnik do bateriového modulu umožňují hasičům vzdálit se během probíhajícího chlazení/hašení do bezpečné vzdálenosti během několika desítek vteřin.

Testováno v reálných podmínkách

Nástavce byly prověřeny profesionálními i podnikovými hasičskými jednotkami při reálných požárech elektromobilů (bez laboratorních simulací).

EVHORNET V AKCI

Podívejte se na video z testování EVHornet v reálných podmínkách ve spolupráci s HZS Libereckého kraje a HZSP Škoda Auto a.s.

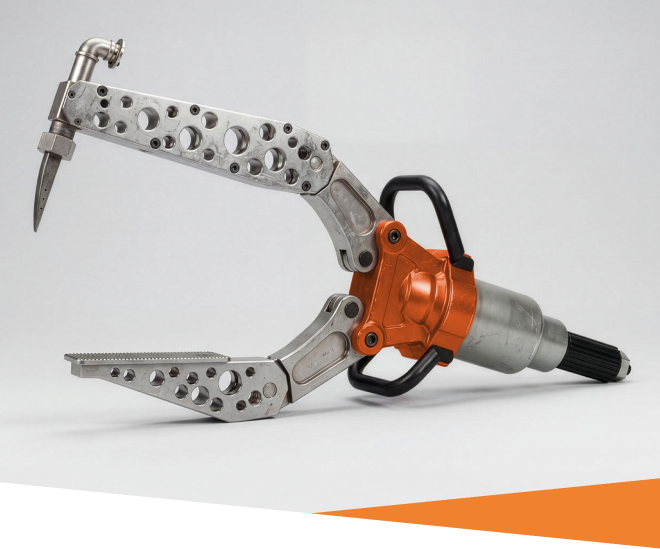

Hornet

Sada EVHornet – standardní vybavení

  • Horní nástavec s hrotem a přívodem hasebního média (ukončen spojkou Storz pro hadici D).
  • Dolní nástavec s drážkovanou opěrnou deskou pro stabilní zapření pod vozidlem.
  • 1× náhradní hasební hrot.
  • Montážní klíč na hroty.

cENOVÁ NABÍDKA

Popis položky

Koncová cena
bez DPH

KOMPLETNÍ SADA EVHORNET

Obsahuje horní nástavec s hrotem, dolní nástavec s opěrnou deskou, náhradní hrot a montážní klíč.

149 250 Kč

NÁHRADNÍ HROT

Samostatný náhradní hrot (spotřební/doplňkový díl).

12 750 Kč

STANDARDNÍ KARTONOVÝ OBAL

v ceně

NEREZOVÝ OCHRANNÝ BOX (DOPORUČENO PRO HZS)

Vysoce odolný box určený pro trvalé uložení nástavců v roletě/nástavbě zásahového požárního automobilu.

9 000 Kč

SYSTÉMOVÝ KUFR S PĚNOVOU VÝPLNÍ NA MÍRU

Ochranný kufrový systém s přesně frézovanou pěnovou vložkou pro bezpečné uložení komponentů sady. Cena bude upřesněna dle konkrétního typu kufru.

17 500–21 250 Kč

technická
specifikace

Použití hasicího nástavce

  • Zařízení EVHornet lze použít bez ohledu na polohu vozidla: na kolech, na boku i převráceném na střeše. Neexistuje žádná preferovaná pracovní poloha.
  • Sejměte standardní špice z ramen hydraulického rozpínáku a nahraďte je nástavci EVHornet. Přistupte k vozidlu s plně rozevřenými rameny rozpínáku přes kterékoliv dveře, jež umožňují přístup k baterii umístěné pod podlahou vozidla.
  • Spodní rameno rozpínáku umístěte pod vozidlo tak, aby se pevně opřelo o podvozek. Horní rameno přiložte přes práh dveří s hrotem nasměrovaným k podlaze vozidla a začněte rozpínák svírat přes práh směrem k podlaze. Dokud nedojde k proražení podlahy, lze směr hrotu a zamýšlené místo vniku do baterie stále upravovat.
  • K vozidlu přistupujte s již zavodněným hrotem (tzn. EVHornet je připojen k přívodu vody). Rozpínák zcela sevřete přes práh vozidla, abyste dosáhli proražení pláště baterie.
  • Po proražení proveďte minimální zpětný chod rozpínáku. Tím se kolem hrotu vytvoří v bateriovém modulu dodatečný prostor pro efektivnější průtok vody do vnitřního prostoru baterie. Úniku vody ani vyšlehnutí plamene se nemusíte obávat, protože hrot je vybaven těsnicí podložkou, která zabraňuje úniku hasebního média i průnik plamene do vnitřního prostoru vozidla.
  • Jakmile dokončíte průnik do baterie a hrotem protéká hasební kapalina, ustupte do bezpečné vzdálenosti a sledujte chlazení baterie. Baterie je nyní zaplavována hasební kapalinou a probíhá proces chlazení.
  • Doporučený tlak vody je přibližně 6 barů. Zdrojem vody může být požární cisterna, hydrant nebo přenosné čerpadlo.
  • Doba hašení závisí na velikosti a architektuře baterie a obvykle se pohybuje od 10 do 30 minut.
  • Jakmile se baterie ochladí pod bezpečnou teplotu a je potvrzeno, že je stav bezpečný pro další postup, vyjměte hrot rozevřením ramen rozpínáku.
  • U vysokokapacitních baterií (nad 100 kWh) lze proražení provést opakovaně na různých místech, čímž se urychlí chlazení a zajistí bezpečné ochlazení celého bateriového bloku v kratším čase. Nástavce EVHornet umožňují opakovaná proražení díky snadnému proražení a vyjmutí hrotu z krytu baterie.

Materiál hrotu

Martenziticky vytvrditelná ocel EOS MS1, tvrdost 48 HRC

Materiál ramen

Slitina EN AW 7075 T6 (známá také jako Fortal, AlZn5,5MgCu nebo ČSN 42 4222) je jednou z nejpevnějších komerčně dostupných hliníkových slitin

Klíčové mechanické vlastnosti

Pevnost v tahu (Rm)

510–570 MPa

Mez kluzu (Rp0,2)

430–505 MPa

Tažnost (A50mm)

5–11 %

Tvrdost (Brinell HBW)

cca 150 HBW

Modul pružnosti (E)

70–72 GPa

Vodní průtok

Při tlaku vody 4 bary

33 l/min

Při tlaku vody 6 barů

41 l/min

Při tlaku vody 8 barů

54 l/min

Při tlaku vody 10 barů

58 l/min

Připojení

Příruba 1" (požární hadice typu D)

Celková hmotnost

5,2 kg včetně hrotu

Ke stažení

Technické nákresy

  • Hasicí nástavce
  • Hrot
  • Rameno horní
  • Rameno dolní
  • Klíč

Hasicí nástavce EVHornet jsou plně kompatibilní s hydraulickými rozpínáky značek Holmatro, Lukas nebo Weber Rescue. Nástavce navíc umíme přizpůsobit naprosté většině zařízení, která používáte, bez ohledu na výrobce
